SUSTITUCIÓN DE COMPUERTAS DE APERTURA Y CIERRE PARA LA CAPTACIÓN DE POLVO EN CABINA DE PINTURA

  • SECTOR Industria Metalúrgica.
  • SITUACIÓN INICIAL Debido a que las compuertas instaladas son de uso para climatización, presentan fugas cuando están cerradas, por lo que es necesaria su sustitución por unas compuertas de guillotina de actuación electro-neumática.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para la instalación se procede al desmontaje de las 4 compuertas existentes en la sede del cliente y al posterior montaje y adaptación de las nuevas compuertas electro-neumáticas de apertura y cierre en forma de guillotina más adecuadas para la captación de polvo.
  • COMPUERTAS ANTIGUAS
  • Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
    Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
  • COMPUERTAS NUEVAS
  • Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
    Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura

SALIDA DE HUMOS PARA SISTEMA CONTRA INCENDIOS

  • SECTOR Industria Fitosanitaria.
  • SITUACIÓN INICIAL El cliente necesita para cumplir con las normas de protección contra incendios disponer de salidas de humos en la parte superior de sus almacenes.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para cumplir con los protocolos de protección contra incendios se realizan dos huecos de salida de humos en la parte superior de un almacén, uno con salida a través de cubierta y otro a través de la fachada.

Salida de humos contra incendios

Salida de humos contra incendiosSalida de humos contra incendiosSalida de humos contra incendiosSalida de humos contra incendios

VENTILACIÓN EN SALA POR ALTA TEMPERATURA AMBIENTAL

  • SECTOR Industria de Alimentación.
  • SITUACIÓN INICIAL El cliente tiene una instalación con un acondicionador evaporativo en el centro de la sala que no distribuye el aire en toda la sala, solo lo realiza en la parte central, quedando zonas muertas donde sala no es ventilada.
  • DESCRIPCION DE LA INSTALACIÓN La solución que se toma es una instalación con conductos para la distribución de aire de la forma más uniforme posible, eliminando esos puntos muertos.

Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental

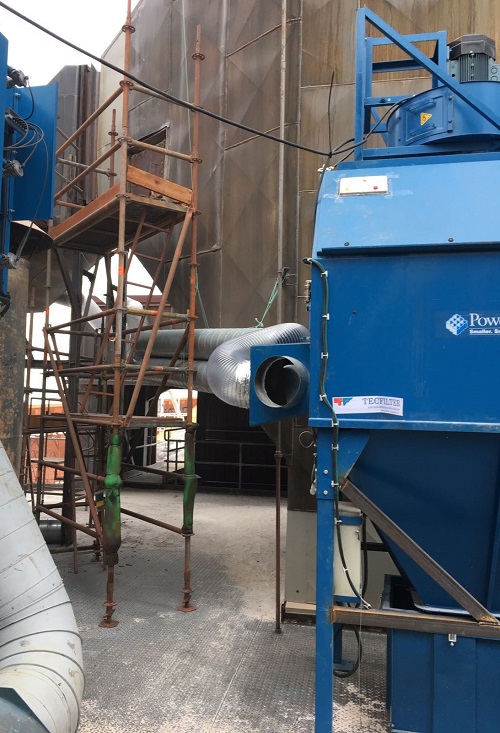

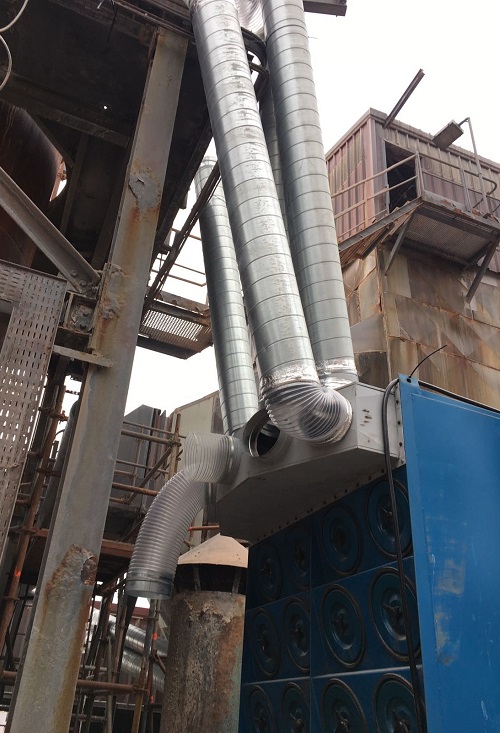

CAPTACIÓN DE CERÁMICA EN REPARACIÓN DE HORNOS

  • SECTOR Industria del Metal.
  • SITUACIÓN INICIAL Para la reparación de la cerámica de los hornos se tiene que introducir una persona en un recinto muy pequeño, al picar esta cerámica se produce un polvo que genera una escasa visibilidad. Esta persona trabaja en unas condiciones, de calidad de aire, muy bajas en su ambiente de trabajo.
  • DESCRIPCION DE LA INSTALACIÓN Fueron alquilados a nuestro cliente 5 equipos de captación de polvo de caudales de entre 6000 y 30.000m3/h. Uno de ellos se ramificó, en múltiples conductos, a los distintos puntos de aspiración. Las ramificaciones fueron realizadas con conducto de spiro galvanizado y flexible.

Captación de cerámica en reparación de hornos

Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos

APORTE DE AIRE FILTRADO TIPO SALA BLANCA

  • SECTOR Industria de la Automoción.
  • SITUACIÓN INICIAL Obra nueva en la cual necesitan una calidad de aire determinada en la zona de litografía.
  • SOLUCIÓN Se instala una unidad de tratamiento de aire, la cual aporta aire hasta un nivel de filtración M6 a la sala general y desde esta, se toma aire para la sala principal con un nivel de filtración M9. Ambas salas con un sistema de control para mantenerlas en sobrepresión.

Aporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blanca
Aporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blancaAporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blanca

BOLETÍN 10 (ESPECIAL COVID-19): MASCARILLAS

  • ¿QUÉ ES UN EQUIPO DE PROTECCIÓN INDIVIDUAL (EPI)?Un EPI es un producto diseñado y fabricado para ser llevado puesto o ser sostenido por una persona para protegerse contra uno o varios riesgos para su salud o seguridad.
    Los EPI deben llevar marcado CE según el REGLAMENTO (UE) 2016/425 del Parlamento y del Consejo Europeo relativo a los equipos de protección individual. En dicho reglamento se explica detalladamente lo que es un EPI, los requisitos que debe cumplir y el proceso que deben realizar los fabricantes para poder comercializar estos productos en la UE.
  • ¿ES UNA MASCARILLA UN EPI?Las mascarillas cuya finalidad es proteger a las personas que las llevan frente a la inhalación de sustancias peligrosas (por ejemplo, para la protección frente a partículas/aerosoles) son EPIs y, por lo tanto, deben cumplir con el Reglamento (UE) 2016/425.

    Por otra parte, también existen otros tipos de mascarillas con otros usos distintos a los indicados anteriormente, y que no son EPI. En este grupo se incluyen las mascarillas quirúrgicas cuya finalidad es evitar la transmisión de agentes infecciosos al medio ambiente procedentes de la persona que lleva la mascarilla. En dicho caso, estas son productos sanitarios (PS) y como tal deben cumplir con lo establecido en la Directiva 43/92/CEE.

    Hay que señalar que, en todo caso, cuando la mascarilla también tengan por finalidad proteger a la persona que la lleva puesta (por ejemplo, contra infecciones de microbios o virus), entonces también deben ser EPI, y por lo tanto, deben cumplir con el Reglamento (UE) 2016/425.

    Las mascarillas pueden tener válvula de exhalación o no (esta válvula permite que el aire exhalado salga directamente sin pasar por el material filtrante). Como no filtran el aire exhalado por el usuario, LAS MASCARILLAS CON VÁLVULA NO SE DEBEN COLOCAR EN PACIENTES NI PERSONAS EN LAS QUE SE HAYA CONFIRMADO UNA CONTAMINACIÓN POSITIVA POR EL VIRUS.

Tipos de Mascarillas Filtrantes


  • ¿QUÉ REQUISITOS SE LE APLICAN A LAS MASCARILLAS DE PROTECCIÓN CONTRA PARTÍCULAS?El Reglamento (UE) 2016/425 incluye en su anexo II los Requisitos esenciales en materia de salud y seguridad que deben cumplir los EPI.
    Para las mascarillas filtrantes de protección contra partículas, actualmente existe una norma armonizada citada en el Diario Oficial de la Unión Europea, cuyo cumplimiento da presunción de conformidad con el Reglamento (UE) 2016/425:

    Reglamento Mascarillas Filtrantes
    Dicha norma define las diferentes clases de mascarillas de protección contra partículas que puede haber (FFP1, FFP2 y FFP3), así como el resto de especificaciones técnicas de las mismas. La clasificación de la mascarilla como FFP1 (baja eficacia), FFP2 (media eficacia) o FFP3 (alta eficacia) se determina a partir de los resultados obtenidos en los ensayos realizados, independientemente del diseño o material filtrante utilizado en su fabricación. Aparte del correspondiente marcado CE, tanto la mascarilla como el embalaje deben llevar claramente visible marcada esta clasificación.

    Recordar que estos productos son EPI, y no son PS (Producto Sanitario), salvo que sean productos duales EPI + PS. Al no ser PS, no les afecta la legislación de PS, y por lo tanto, no es necesaria tener la “licencia previa de funcionamiento” para la fabricación que se les pide a los fabricante PS.

Partes de una Mascarilla



  • MASCARILLA QUIRÚRGICAEsta mascarilla es un producto sanitario, y como tal debe cumplir con la Directiva 42/92/CEE.
    Las mascarillas quirúrgicas, protegen a los demás ya que están diseñadas para filtrar partículas emitidas por el usuario durante la respiración, impidiendo que lleguen al exterior. También protegen al usuario de salpicaduras de fluidos biológicos.

    Están fabricadas en tres capas:
    – Externa (generalmente de color azul o verde), impermeable.
    – Intermedia, con filtro antibacteriano.
    – Interna, para absorber la humedad.

Mascarilla Quirúrjica



  • MASCARILLA DE ALTA EFICACIALas mascarillas de alta eficacia, protegen al usuario ya que están diseñadas para filtrar partículas presentes en el medio ambiente, impidiendo que sean inhaladas por el usuario. Estas mascarillas de protección respiratoria son conocidas en los países de habla inglesa como FFP (Filtering FacePiece).

    Según su diseño pueden ser de distintas formas, cónicas, horizontales, verticales y pueden llevar o no llevar válvula de exhalación.

    Según la eficacia de filtración, las mascarillas pueden ser de clase 1, 2 o 3. El tipo de clase a utilizar se determina en función de la toxicidad del contaminante y de la concentración ambiental presente. Así:
    – FFP1 (eficacia de filtración 78%, concentraciones ambientales hasta 4 VLA -Valor Límite Ambiental-).
    – FFP2 (eficacia de filtración 92%, concentraciones ambientales hasta 12 VLA).
    – FFP3 (eficacia de filtración 98%, concentraciones ambientales hasta 50 VLA).

    Aparte de la clasificación por la eficacia de filtración, la mascarilla puede tener el epígrafe NR (No Reutilizable), para uso en un solo turno de trabajo, y R (Reutilizable), que se puede utilizar en más de un turno siguiendo las indicciones de limpieza y desinfección del fabricante).

Mascarilla de alta eficacia



  • MEDIDAS DE PREVENCIÓN– Usar la mascarilla más adecuada en función del riesgo.
    – Lavarse las manos antes y después de usar la mascarilla.
    – Colocarsee la mascarilla antes de entrar en una zona de posible contaminación y retirarla fuera de la misma.
    – Ajustar la mascarilla correctamente para conseguir una protección adecuada.
    – Cambiarse las mascarilla: i. después de usarla ii. en caso de que la mascarilla se humedezca, sufra daños o alteración iii. si la resistencia a la respiración es excesiva.

Tipos de Mascarillas



  • INSTRUCCIONES PARA LA COLOCACIÓN DE LA MASCARILLAPONER LA MASCARILLA
    Antes de entrar a la zona contaminada:
    – Lavarse las manos adecuadamente.
    – Colocarse la mascarilla. Los elementos de protección se deben colocar en el siguiente orden: bata, gorro, calzas, mascarilla, gafas y guantes.
    – Ajustar la mascarilla correctamente para conseguir una protección adecuada.
    – En caso de llevar gafas, hay que quitárselas para colocar y ajustar la mascarilla. La barba, patillas, etc. pueden impedir el ajuste.
  • Instrucciones para poner la Mascarilla

    QUITAR LA MASCARILLA
    – Los elementos de protección se retirarán en el siguiente orden: guantes, gafas, calzas, gorro, bata (dentro) y mascarilla (fuera de la zona contaminada).
    – Desechar la mascarilla en el contenedor adecuado colocado para tal fin en caso de que sea NR.
    – Tras quitarse la mascarilla lavarse las manos adecuadamente.

    Es importante que la mascarilla sea la adecuada para el riesgo frente al que nos protegemos, y que se ajuste a nuestras características físicas. Debe ser adecuada a nuestra fisionomía, a nuestro rostro, y debe ajustarse perfectamente para evitar que el aire que pueda estar contaminado pase entre nuestra cara y la mascarilla, eludiendo el material de filtración que evitaría que estuviéramos expuestos al riesgo.
    Es muy importante concienciar sobre la comprobación de un buen ajuste en la mascarilla, porque si no ajusta bien no protege.

    >>>  COMPRAR MASCARILLAS

CAPTACIÓN DE HARINA EN LÍNEAS DE PRODUCCIÓN Y ENVASADO

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL El cliente tiene una gran carga ambiental de amoniaco debido a su sistema de fabricación y a la falta de ventilaciones.
  • SOLUCIÓN Se instala un equipo de captación ATEX con tubería de aspiración en inoxidable. Se diseña una solución específica para cada uno de los puntos.

Captación de harina en líneas de producción y envasado
Captación de harina en líneas de producción y envasado

Captación de harina en líneas de producción y envasado
Captación de harina en líneas de producción y envasado

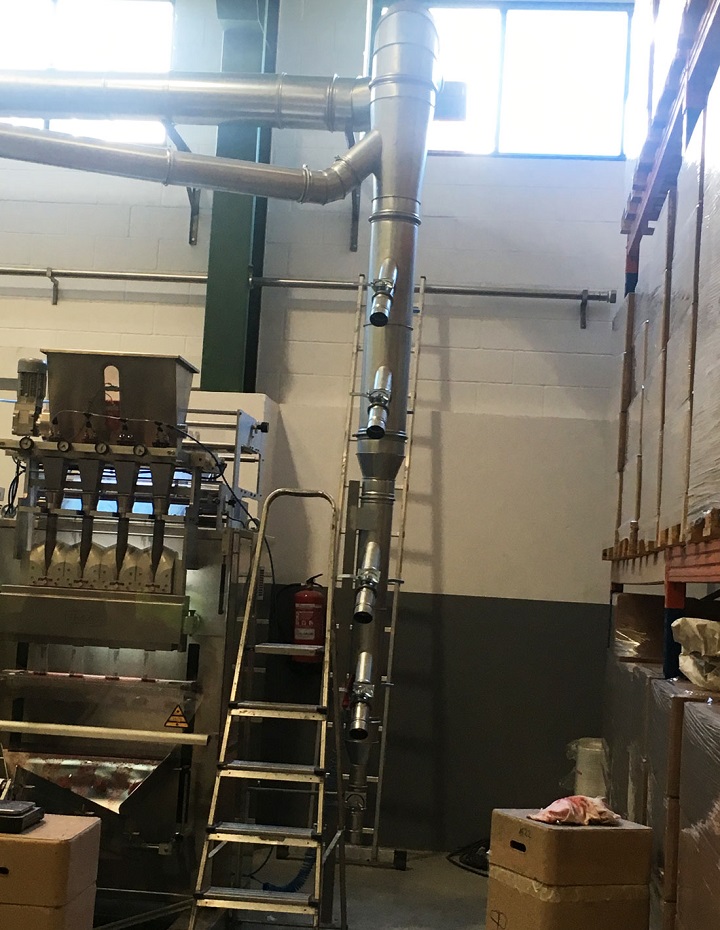

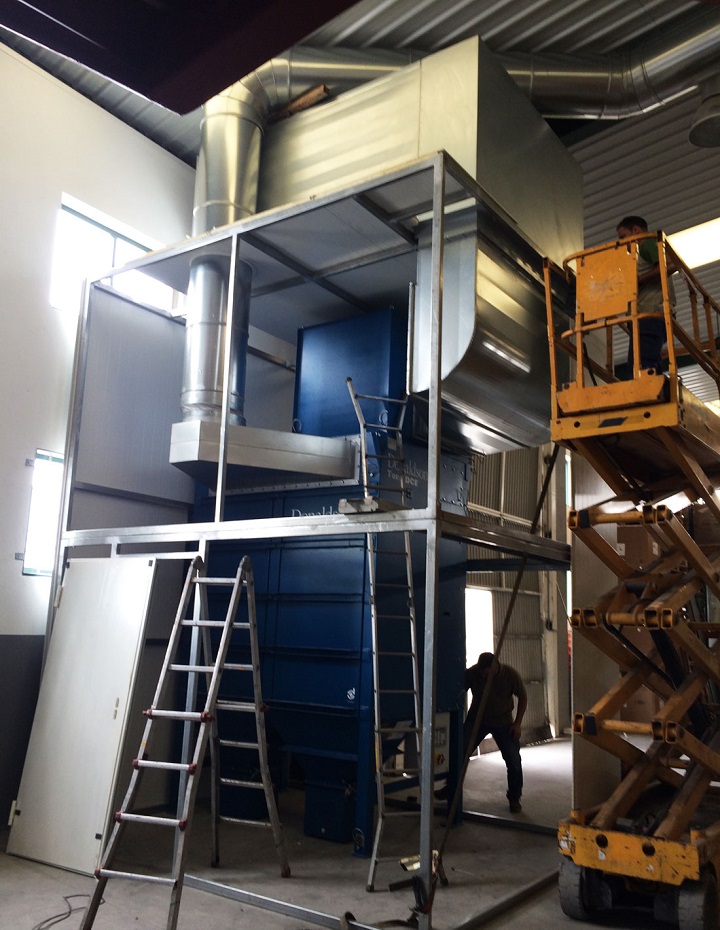

CAPTACIÓN DE POLVO EN ENVASADO DE PRODUCTO POLVORIENTO Y NOCIVO CON CERTIFICACIÓN ATEX

  • SECTOR Industria Fitosanitaria.
  • SITUACIÓN INICIAL Nuestro cliente dispone de unas nuevas líneas de envasado, necesitando para su buen funcionamiento una aspiración localizada en los distintos puntos de emisión de partículas que aparecen a lo largo de este proceso (transporte del producto, llenado de tolvas, ensacados, etc). Es muy importante para el cliente el nivel de presión acústica dentro de la sala de envasado.
  • SOLUCIÓN Se colocan las toberas de aspiración en los distintos puntos de captación. Utilizamos un equipo de captación con filtros ( 0,5 micras al 99,99 %) situado en el interior de la sala.
    Para reducir el nivel de ruido generado hacia el exterior fabricamos un silenciador acústico, consiguiendo un nivel de reducción acústica de 30 dB(a) y hacia el interior cabinamos perimetralmente el equipo reduciendo el nivel de emisión acústica en el interior de la fábrica a un nivel admisible por la normativa actual.
captación de polvo en envasado de producto polvoriento y nocivo con certificación ATEX
filtro Donaldson para filtrar partículas en atmósferas explosivas
equipo de captación ATEX para el filtrado de partículas
equipo de filtración diseñado para filtrar partículas en atmósferas explosivas

CAPTACIÓN DE HUMOS PARA CRISOL DE PLOMO

  • SECTOR Industria Naval.
  • SITUACIÓN INICIAL Nuestro cliente necesita fundir plomo para realizar piezas para utilizar en pesca. La inhalación de los humos provenientes de una fundición de PB son altamente peligrosos para cualquier ser vivo.
  • SOLUCIÓN Se fabrica una campana de aspiración con un equipo de captación con filtros (0,5 micras al 99,99 %) a la salida de los humos donde eliminamos las partículas sólidas, dotando al equipo con un caudal necesario para minimizar el contacto de los trabajadores con el humo de la fundición.

sistema de captación de humos para crisol de plomo

fabricación de campana de aspiración con un equipo de captación



CAPTACIÓN DE HUMOS DEL RASPADO DE CAUCHO

  • SECTORIndustria de transformados. Fabricacion de cintas transportadoras.
  • SITUACIÓN INICIAL Nuestro cliente necesita realizar un raspado de las bobinas de caucho para vulcanizar , este proceso provoca mucha  cantidad  de humos y partículas grandes provenientes del raspado.
  • SOLUCIÓN Se fabrica una campana de aspiración con un equipo de captación con filtros (0,5 micras al 99,99 %) a la salida de los humos consiguiendo de esta forma aspirar el humo producido y recoger gran parte del material proveniente del raspado, en un big-bag al final del equipo de filtración, reaprovechando de esta manera el material sobrante.
Captación de humos del raspado de caucho
Captación de humos del raspado de caucho

Captación de humos del raspado de caucho

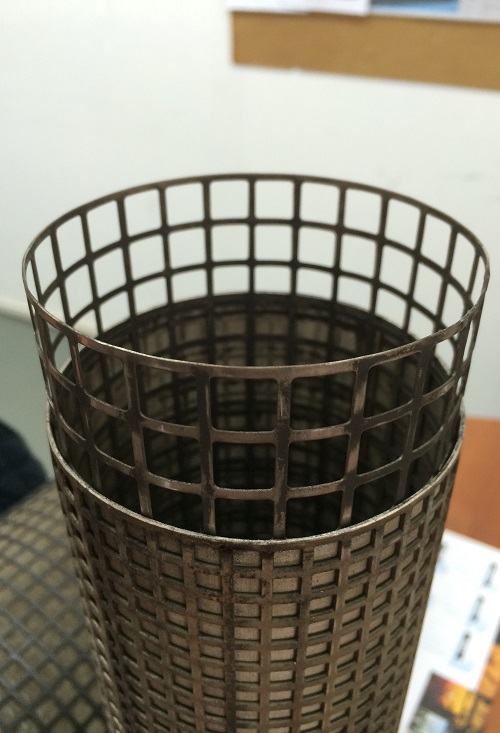

FILTRO DE FUEL PARA GRANDES CAUDALES

  • SECTORIndustria de la Madera.
  • SITUACIÓN INICIALEl cliente dispone es sus instalaciones de cogeneración de un filtro para fuel con 6 tamices inoxidables de malla metálica en paralelo. Esta malla se rompe por fatiga y su soportación, chapa perforada inoxidable, se dobla.
  • DESCRIPCIÓN DE LA INSTALACIÓNComo solución a este problema se fabrica un filtro totalmente nuevo, con la finalidad de poner una malla y una chapa perforada de mayor espesor. Para ello tienen que fabricarse unos cabezales de aluminio con guías, para la chapa y la malla, de mayor ancho.
filtro de fuel para grandes caudales
filtro de fuel para grandes caudales

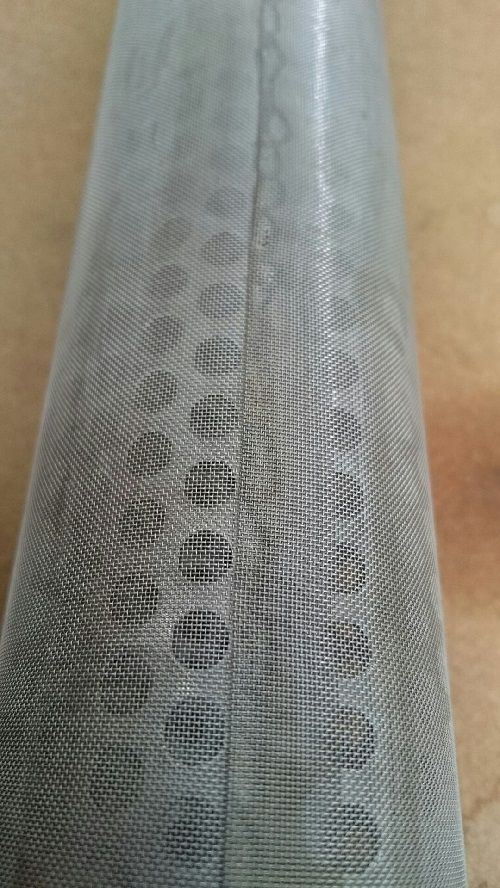

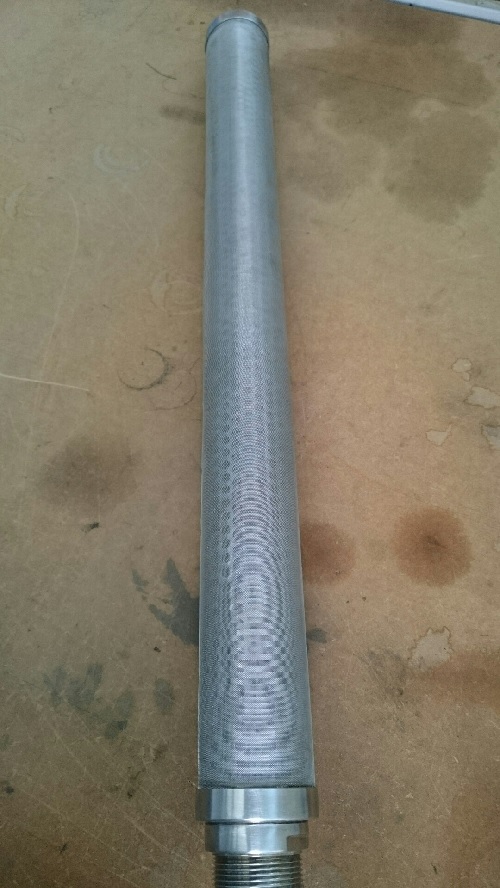

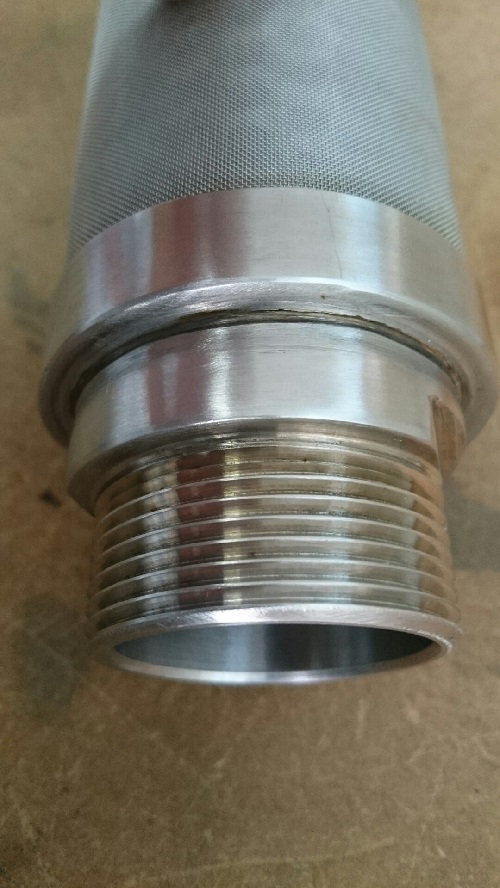

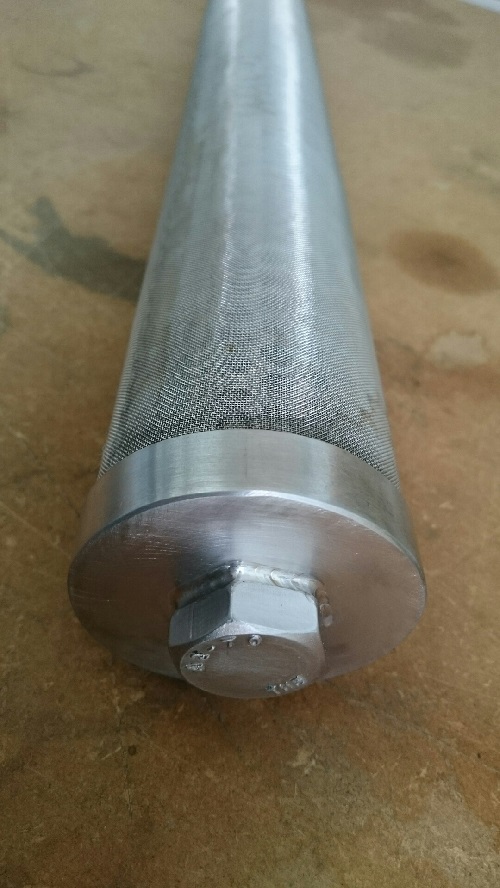

DISEÑO Y FABRICACIÓN DE FILTROS DE MALLA METÁLICA PARA FILTRO DE ARENA

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL Los filtros estándar de mercado no se adaptan al sistema de trabajo del filtro de arena, se detectan roturas debido a que la resistencia de los materiales no es suficiente para aguantar la carga de trabajo.
  • DESCRIPCIÓN DE LA INSTALACIÓN Diseñamos y fabricamos nuevos filtros a medida, en acero inoxidable AISI316 con malla de 100 micras, reforzándolos para que su límite elástico aguante las cargas a las que va a estar tensionado.
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
