MODIFICACIÓN DEL SISTEMA DE IMPULSIÓN Y EXTRACCIÓN DE CABINA DE PINTURA

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Necesidad de reformar los plenums de impulsión y extracción por modificación de sistema de pintado en cabina.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro e instalación de nuevos plenums, formados por marcos con rejilla desmontable, adecuando la superficie necesaria para el caudal de diseño..
Modificación sistema de impulsión y extracción de cabina de pintura
Modificación sistema de impulsión y extracción de cabina de pintura
Modificación sistema de impulsión y extracción de cabina de pintura

EXTRACCIÓN DE HUMOS PROCEDENTES DE PRENSA CON FILTRACIÓN

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Prensa en la que hay problemas de emisión de humos, partículas de grafito y aceites y afecta al personal de la planta.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro y montaje de aspiración de prensa mediante una campana instalada en su parte superior, unión con conducto a un cajón de filtración (de eficacia G2), todo fabricado en acero inoxidable AISI 304, y a un ventilador de extracción con salida al exterior por cubierta.
Extracción de humos procedentes de prensa con filtración
Extracción de humos procedentes de prensa con filtración
Extracción de humos procedentes de prensa con filtración

CAPTACIÓN DE POLVO DE REPASADO DE SOLDADURA

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Necesidad de crear un sistema de aspiración para el polvo generado en el proceso de repasado de soldadura de acero.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro e instalación de captación mediante ciclón con bidón y ventilador de 4kW con salida de aire limpio mediante chimenea con silenciador.
Captación de polvo de repasado de soldadura
Captación de polvo de repasado de soldadura
Captación de polvo de repasado de soldadura

CAPTACIÓN DE HUMOS POR QUEMADO DE PINTURA

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Extracción del polvo/humo producido en el quemado de pintura directamente al exterior.
  • DESCRIPCIÓN DE LA INSTALACIÓN Primeramente, es necesario diluir el humo con el aire exterior hasta rebajar la temperatura a los 90ºC aproximadamente. Tras esto, se captarán dichos humos pasándolos por un sistema de filtración, y posteriormente serán expulsados por una chimenea al exterior del recinto. Para dicho fin, se ha diseñado el sistema descrito según el siguiente esquema:

Captación de humos por quemado de pintura

Dicha instalación se ha llevado a cabo con los siguientes elementos:

  • Un Equipo de Captación DONALDSON tipo DFE, modelo 4-24.
  • Un Ventilador NIMUS 502 T2 de 11 kW y su bancada de suportación.
  • Un cuadro Eléctrico de Control y Arranque de equipos.
  • Un Silenciador de ø650 a la salida del Ventilador.
  • Una campana para la captación de los humos desde la instalación existente con dilución con aire del exterior.

Captación de humos por quemado de pintura

Captación de humos por quemado de pintura

INATALACIÓN DE BRAZOS FLEXIBLES DE CAPTACIÓN DE POLVO DE VIDRIO

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Necesidad de incorporar un sistema de captación para las máquinas.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro e instalación de brazos articulados para captación focalizada del polvo generado.

Brazos flexibles de captación de polvo de vidrio

Brazos flexibles de captación de polvo de vidrio

MODIFICACIÓN DE CONDUCTOS DE CAPTACIÓN DE POLVO EN CHORREADORAS DE ARENA

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL El cliente tiene conductos de captación que se desgastan por lo abrasivo que es del polvo de arena.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para solucionar esto se sustituyen los conductos actuales mediante tubería inoxidable AISI 304 soldada de 2 mm de espesor.

Modificación de conductos de captación de polvo en chorreadoras de arena

Modificación de conductos de captación de polvo en chorreadoras de arena

Modificación de conductos de captación de polvo en chorreadoras de arena

CAJÓN DE FILTRACIÓN PARA UN CAUDAL DE 81.000 M3/H

  • SECTOR Industria de la madera.
  • SITUACIÓN INICIAL Necesidad de una batería de filtración con eficacia G4.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro y fabricación de cajón de filtración con filtros de bolsas con eficacia G4 para 81.000m3/h, con baypass de entrada libre de aire y medidor de diferencial de presión.
cajón de filtración con filtros de bolsas con eficacia G4
cajón de filtración con filtros de bolsas con eficacia G4

CAPTACIÓN DE POLVO EN PLANTA DE ALIMENTACIÓN

  • SECTOR Industria de alimentación.
  • SITUACIÓN INICIAL Captación del polvo en ambiente producido en el ensacado y cosido de sacos.
  • DESCRIPCIÓN DE LA INSTALACIÓN Se instala un equipo de captación ATEX de 3 cartuchos y campanas de captación en las zonas dónde se produce el polvo en ambiente.

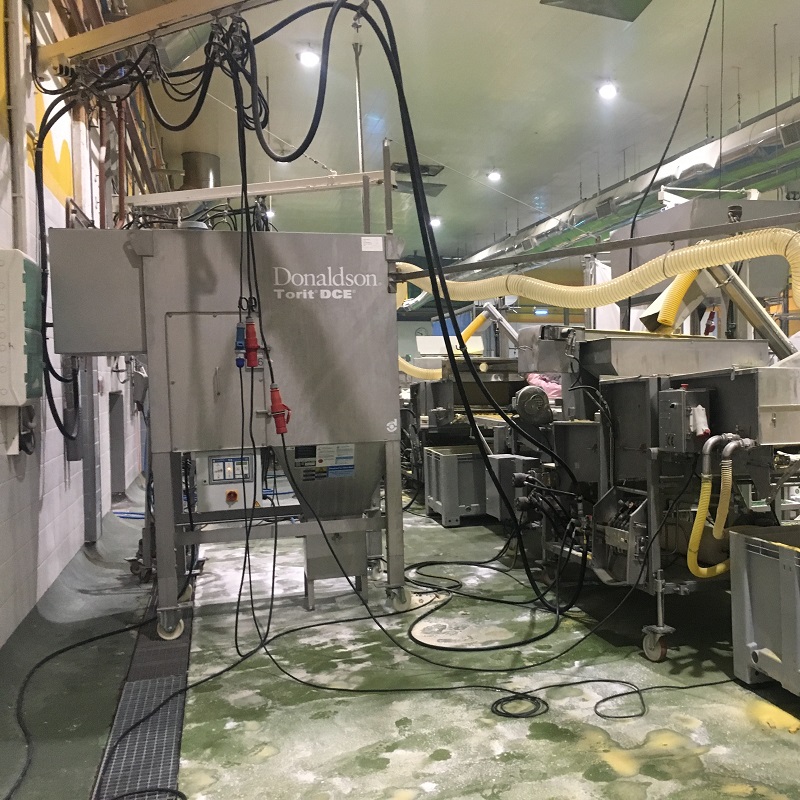

Captación de polvo en planta de alimentación
Captación de polvo en planta de alimentación

Captación de polvo en planta de alimentación

SUSTITUCIÓN EN FILTRO DE CABINA DE GRANALLADO

  • SECTOR Industria de energías renovables.
  • SITUACIÓN INICIAL Necesidad de sustituir al actual modelo de extracción, limpieza y captación de polvo de granalla y acero en cliente.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro e instalación de un equipo de captación, con válvulas Hoerbiguer y 2 válvulas rotativas de descarga bajo filtro.
Sustitución en filtro de cabina de granallado
Sustitución en filtro de cabina de granallado

Sustitución en filtro de cabina de granallado

SUMINISTRO Y MONTAJE DE UNIDAD FILTRANTE PARA SISTEMA DE ASPIRACIÓN DE AIRE EN ZONA DE ENCOLADO

  • SECTOR Industria de transformado.
  • SITUACIÓN INICIAL El cliente tiene un equipo de presurización de aire que no funciona.
  • DESCRIPCIÓN DE LA INSTALACIÓN El sistema consiste en un portafiltro, con niveles de filtración G4 y F6, fabricado en acero galvanizado, conectado a través de una tolva a la boca de ventilación definida por el cliente.
Suministro y montaje de unidad filtrante para sistema de aspiración de aire en zona de encolado
Suministro y montaje de unidad filtrante para sistema de aspiración de aire en zona de encolado

SUMINISTRO Y MONTAJE DE CICLÓN SEPARADOR CON DOBLE VÁLVULA CON CONTRAPESO

  • SECTOR Industria minera.
  • SITUACIÓN INICIAL Captación de polvo de piedra de flameadora y chorro de arena a alta temperatura, lo que quema las mangas.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro y montaje de ciclón separador con doble válvula con contrapeso en la descarga de material separado por el mismo. La finalidad del ciclón es disminuir en lo máximo posible la cantidad actual de polvo a alta temperatura que llega al filtro, minimizando el riesgo de quemar las mangas.
Suministro y montaje de ciclón separador con doble válvula con contrapeso
Suministro y montaje de ciclón separador con doble válvula con contrapeso

TRANSPORTE DE RECORTES DE CARTÓN

  • SECTOR Industria de fabricación de cartón.
  • SITUACIÓN INICIAL Instalación de nueva línea de fabricación.
  • DESCRIPCIÓN DE LA INSTALACIÓN Instalación de conducto, ventilador y separador gravitacional, para el transporte de recortes de la nueva línea de fabricación de cajas de cartón.

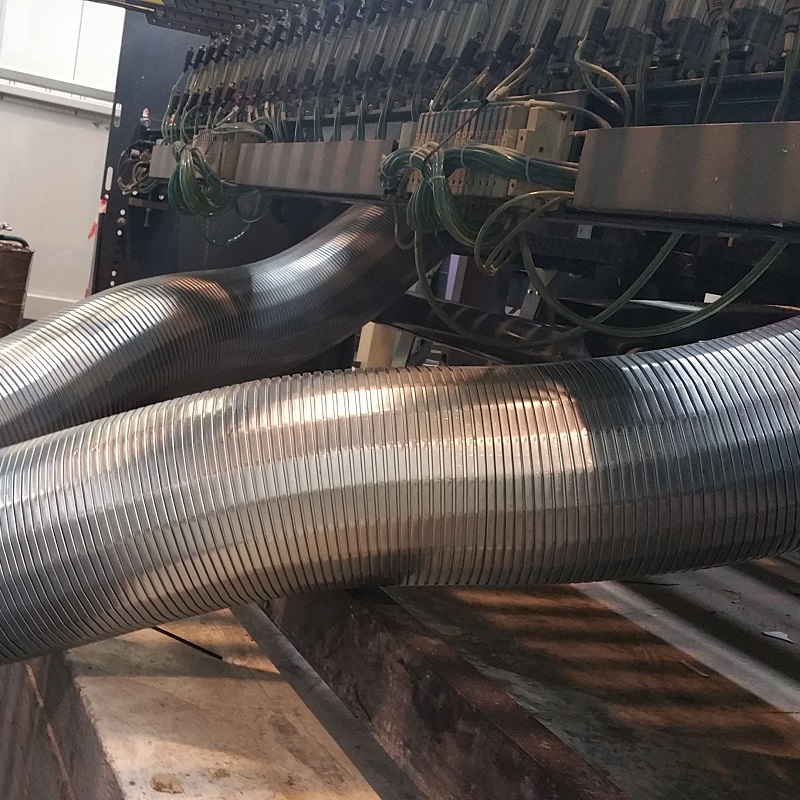

Transporte de recortes de cartón

Transporte de recortes de cartón

Transporte de recortes de cartón
Transporte de recortes de cartón

CALEFACTAR ZONA DE FABRICACIÓN ATEX

  • SECTOR Industria Química.
  • SITUACIÓN INICIAL El cliente carece de sistema de calefacción en la sala de fabricación principal. El problema es que es una zona clasificada ATEX, por su alta carga de disolventes.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para calefactar esta zona se instala un aerotermo fabricado y certificado a medida para esta zona ATEX. Se instalan conductos de galvanizado aislados interiormente con difusores de largo alcance puesto que la nave es muy alta y se produce estratificación.

Calefactar zona de fabricación ATEX

Calefactar zona de fabricación ATEX
Calefactar zona de fabricación ATEX

SUSTITUCIÓN DE COMPUERTAS DE APERTURA Y CIERRE PARA LA CAPTACIÓN DE POLVO EN CABINA DE PINTURA

  • SECTOR Industria Metalúrgica.
  • SITUACIÓN INICIAL Debido a que las compuertas instaladas son de uso para climatización, presentan fugas cuando están cerradas, por lo que es necesaria su sustitución por unas compuertas de guillotina de actuación electro-neumática.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para la instalación se procede al desmontaje de las 4 compuertas existentes en la sede del cliente y al posterior montaje y adaptación de las nuevas compuertas electro-neumáticas de apertura y cierre en forma de guillotina más adecuadas para la captación de polvo.
  • COMPUERTAS ANTIGUAS
  • Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
    Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
  • COMPUERTAS NUEVAS
  • Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura
    Sustitución de compuertas de apertura y cierre para la captación de polvo en cabina de pintura

SALIDA DE HUMOS PARA SISTEMA CONTRA INCENDIOS

  • SECTOR Industria Fitosanitaria.
  • SITUACIÓN INICIAL El cliente necesita para cumplir con las normas de protección contra incendios disponer de salidas de humos en la parte superior de sus almacenes.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para cumplir con los protocolos de protección contra incendios se realizan dos huecos de salida de humos en la parte superior de un almacén, uno con salida a través de cubierta y otro a través de la fachada.

Salida de humos contra incendios

Salida de humos contra incendiosSalida de humos contra incendiosSalida de humos contra incendiosSalida de humos contra incendios

EXTRACCIÓN DE POLVO EN FLAMEADORA DE GRANITOS

  • SECTOR Industria de Transformados.
  • SITUACIÓN INICIAL El cliente tiene una instalación de extracción simple del polvo ambiental de la cabina de flameado de granito.
  • DESCRIPCIÓN DE LA INSTALACIÓN Se realiza la aspiración localizada del polvo producido en el proceso de flameado de piedra mediante una campana y conexión con conductos de espesor de 1,5mm a un ventilador antiabrasivo, la salida del ventilador se distribuye hasta foso de tratamiento en dónde en el último tramo de este conducto se instala un sistema de pulverización de agua.

Extracción de polvo en flameadora de granito

Extracción polvo en flameadora de granito

SALA LIMPIA DE LAVADO DESCLASIFICADA ATEX

  • SECTOR Industria del Automóvil.
  • SITUACIÓN INICIAL El cliente quiere instalar una sala limpia con control de temperatura y humedad para su producción de litografía.
  • DESCRIPCIÓN DE LA INSTALACIÓN Se instala una cabina con zona de litografía y sala de lavado.
    La zona de litografía será atravesada por una línea de fabricación continua. Construida en paneles con su cara interior en inoxidable y su cara exterior en lacado blanco y dotada de puertas de acceso. La sala de litografía está en sobrepresión con sistema de filtrado y climatizada a 21°C y 60% de humedad relativa.
    La sala de lavado se ha desclasificado, de zona ATEX, gracias al sistema de extracción de aire con ventilador. Se ha realizado la instalación eléctrica, datos y neumática necesaria para el funcionamiento de la sala limpia.

Sala limpia de lavado desclasificada ATEX

Sala limpia de lavado desclasificada ATEX

Sala limpia de lavado desclasificada ATEX

Sala limpia de lavado desclasificada ATEX

title="Sala limpia de lavado desclasificada ATEX

Sala limpia de lavado desclasificada ATEX

CABINA DE GRANALLADO DE PERFILES DE ACERO

  • SECTOR Industria Metalúrgica.
  • SITUACIÓN INICIAL Inicialmente existían unos ventiladores simples para la extracción de aire con polvo, sin ningún tipo de filtración.
  • DESCRIPCIÓN DE LA INSTALACIÓN La solución tomada fue la instalación un equipo de captación de 48 cartuchos, con nanofibras y flame-retardan y un ventilador de 37 kW.

Instalación de equipo de captación

Instalación de equipo de captación

Instalación de equipo de captación

EQUIPO DE CAPTACIÓN PARA MESA DE PLASMA

  • SECTOR Industria Metalúrgica.
  • SITUACIÓN INICIAL En la mesa de corte por plasma existe un equipo de captación pero se queda corto de caudal, esto genera que el humo del corte se escape y se produzca en la nave una neblina que origina un ambiente insalubre.
  • DESCRIPCIÓN DE LA INSTALACIÓN Se instala un equipo de mayor caudal con un separador de chispas y válvulas rotativas de descarga.
Captación para mesa de plasma
Captación para mesa de plasma
Captación para mesa de plasma
Captación para mesa de plasma

AMPLIACIÓN DEL CAUDAL DE ASPIRACIÓN DE LAS CABINAS DE LABORATORIO ATEX

  • SECTOR Industria Química.
  • SITUACIÓN INICIAL Existe un caudal de aspiración escaso en las cabinas de los laboratorios.
  • DESCRIPCION DE LA INSTALACIÓN Cambio de los ventiladores ATEX y anticorrosivos con la finalidad de obtener mayores caudales de aspiración.

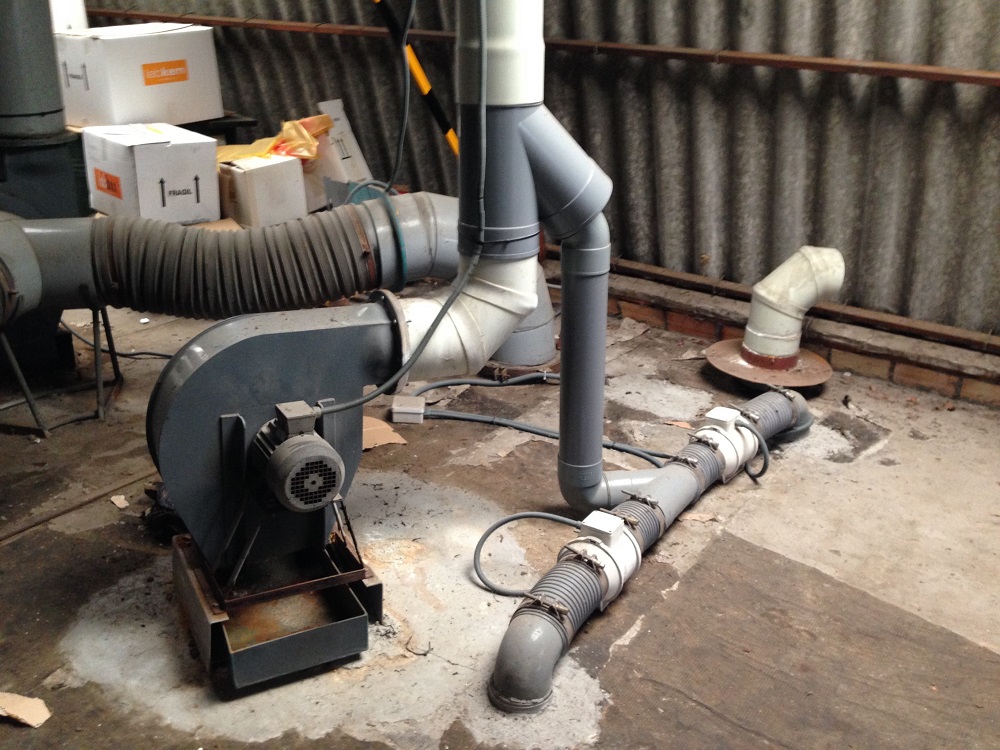

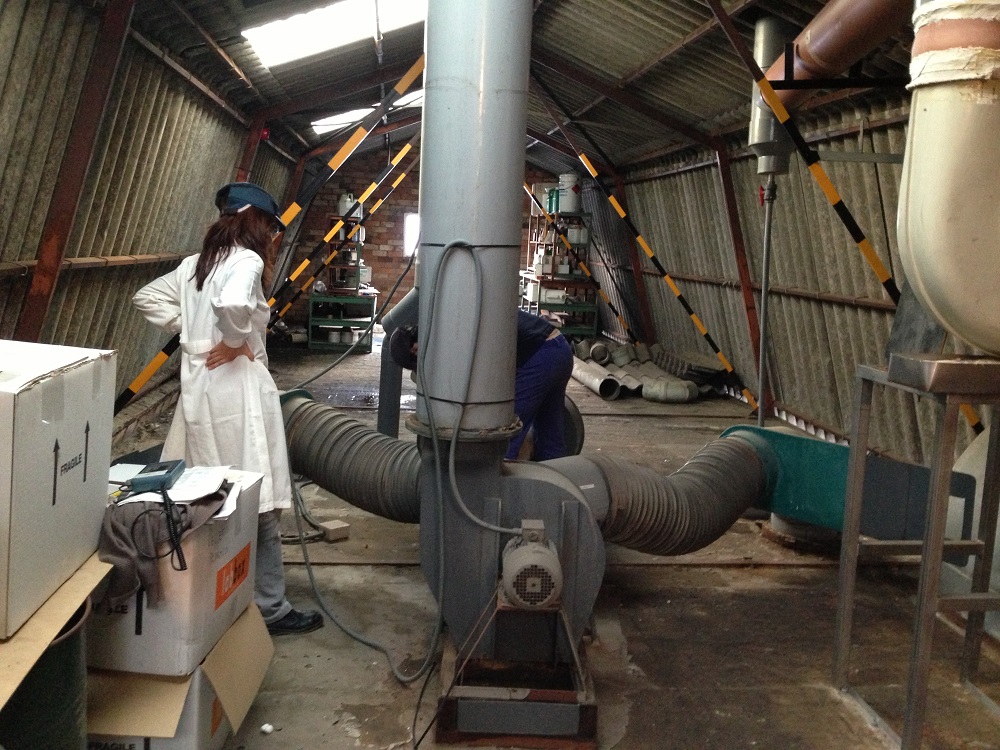

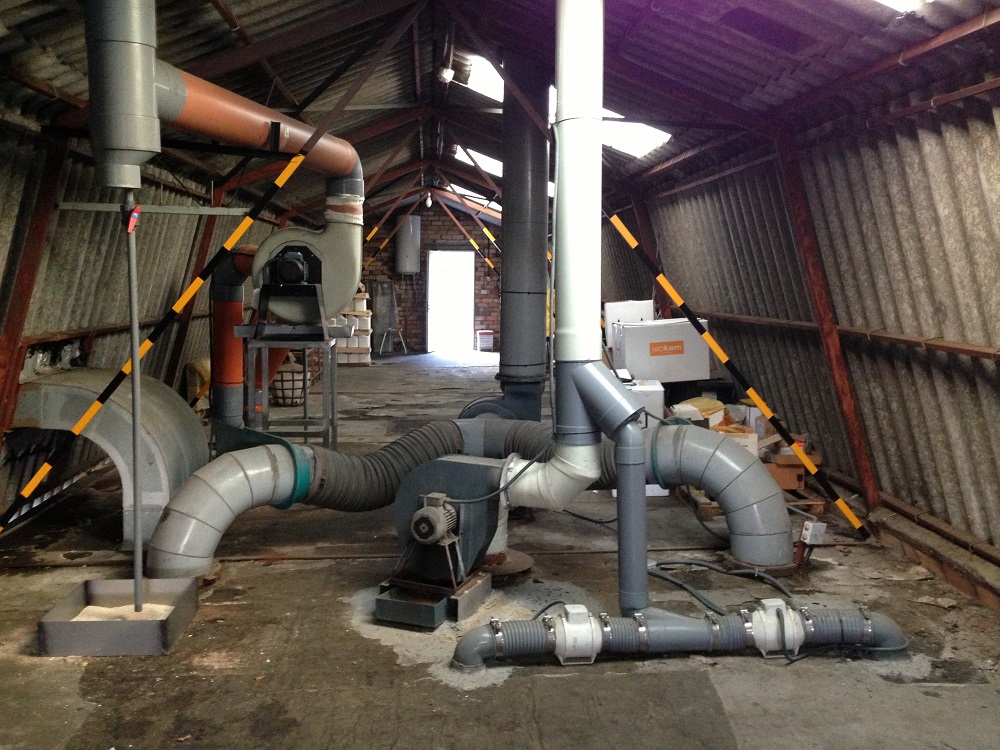

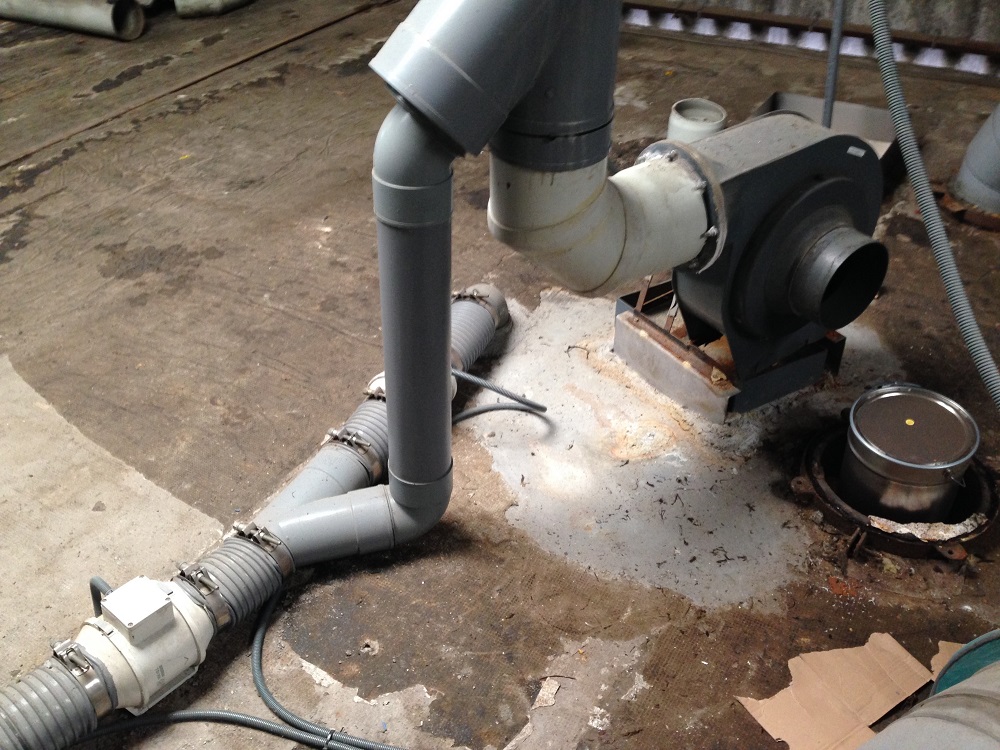

Ampliación del caudal de aspiración de las cabinas del laboratorio ATEX
Ampliación del caudal de aspiración de las cabinas del laboratorio ATEX
Ampliación del caudal de aspiración de las cabinas del laboratorio ATEX
Ampliación del caudal de aspiración de las cabinas del laboratorio ATEX

VENTILACIÓN EN SALA POR ALTA TEMPERATURA AMBIENTAL

  • SECTOR Industria de Alimentación.
  • SITUACIÓN INICIAL El cliente tiene una instalación con un acondicionador evaporativo en el centro de la sala que no distribuye el aire en toda la sala, solo lo realiza en la parte central, quedando zonas muertas donde sala no es ventilada.
  • DESCRIPCION DE LA INSTALACIÓN La solución que se toma es una instalación con conductos para la distribución de aire de la forma más uniforme posible, eliminando esos puntos muertos.

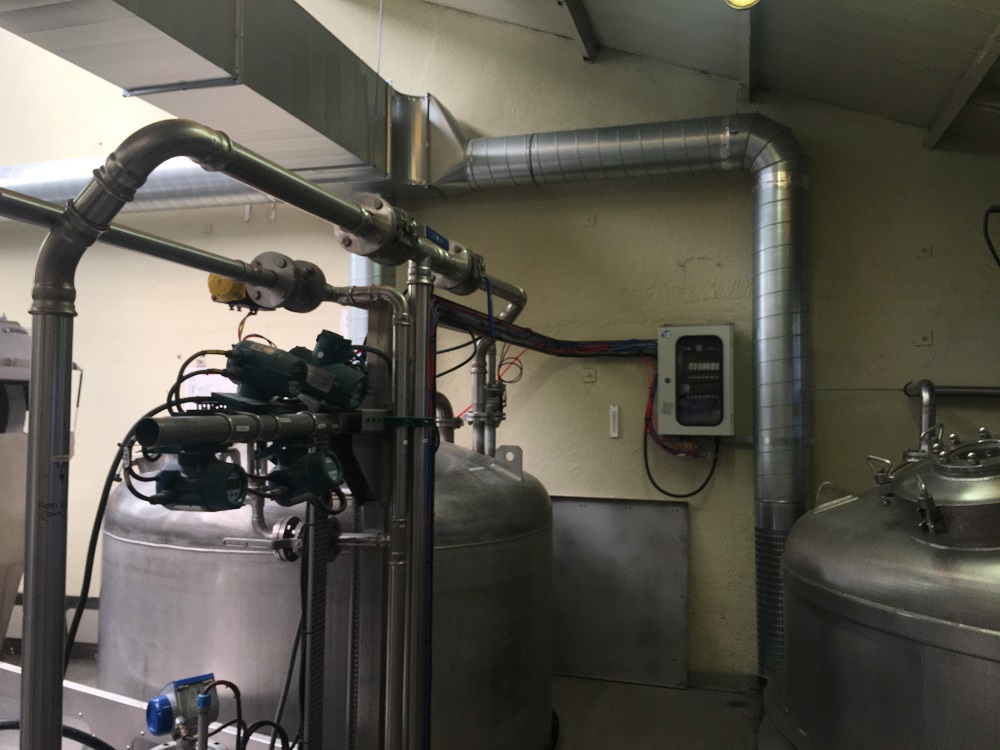

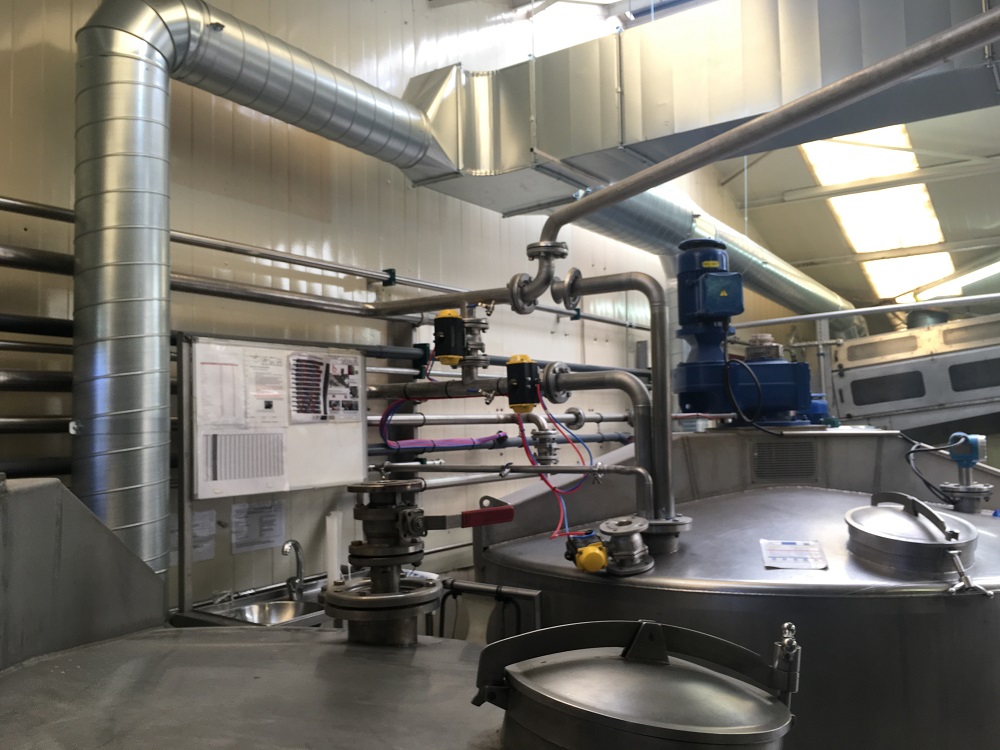

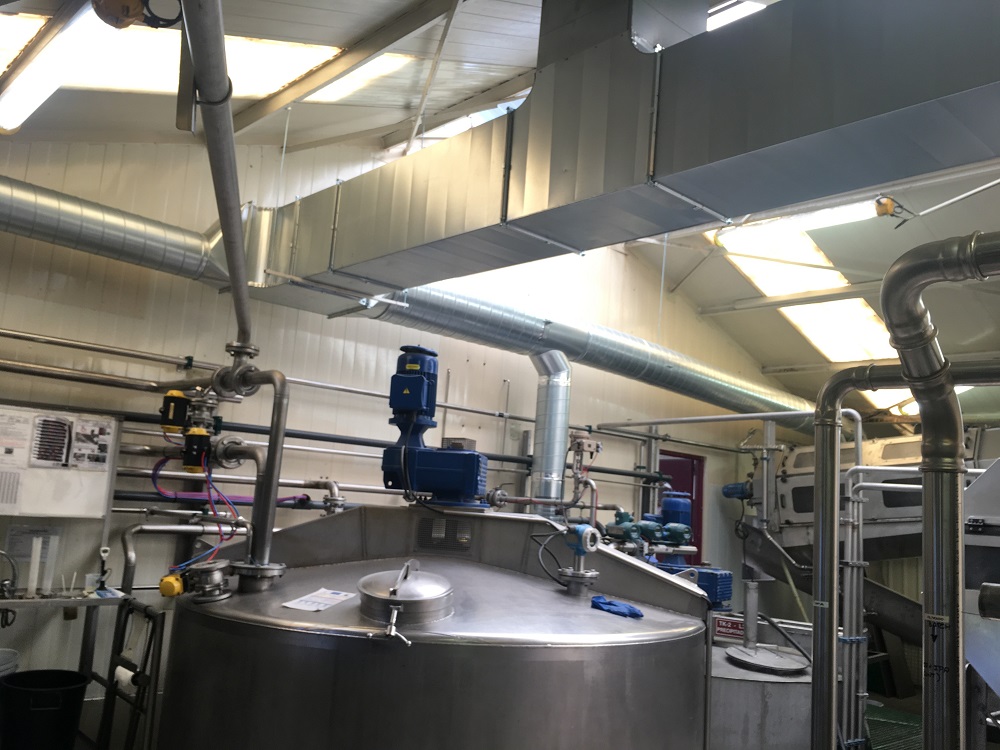

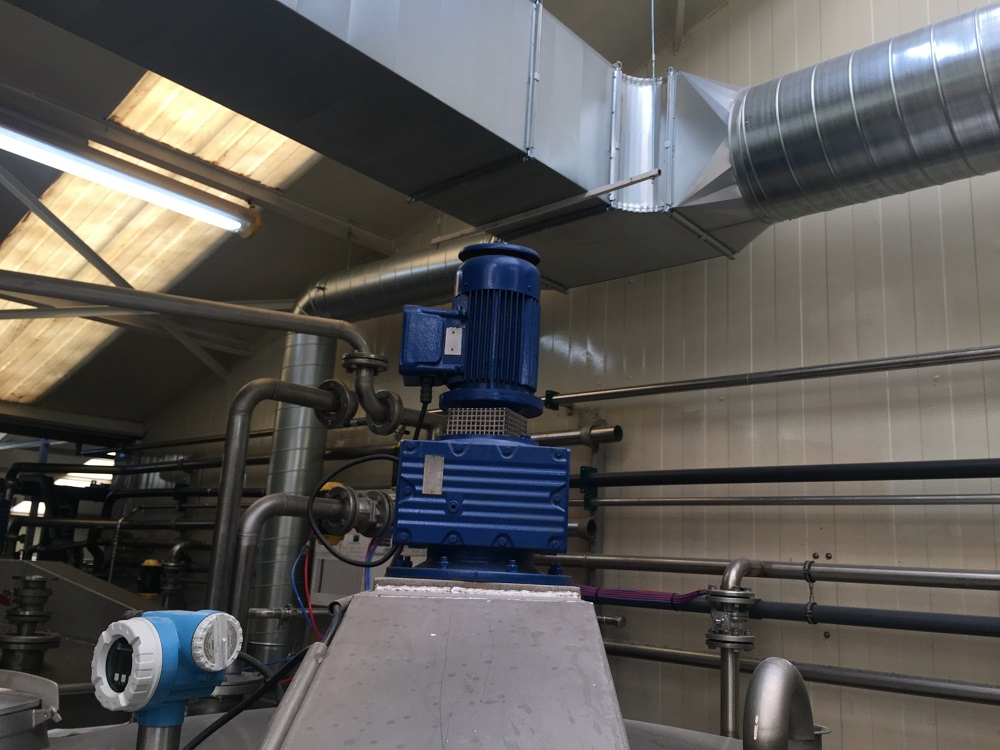

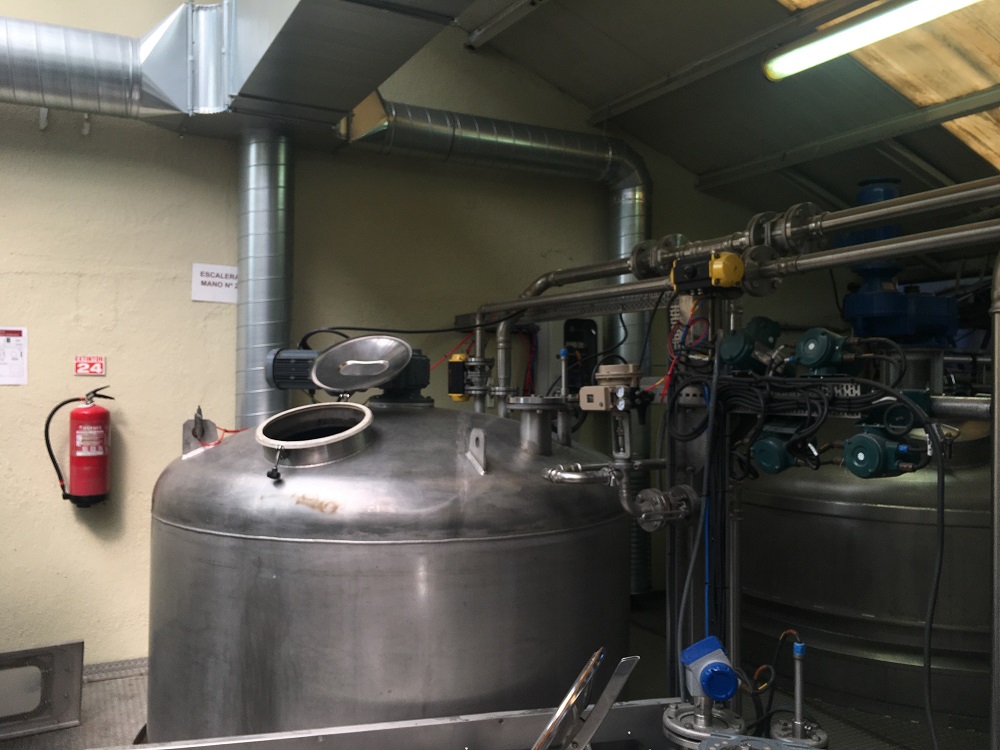

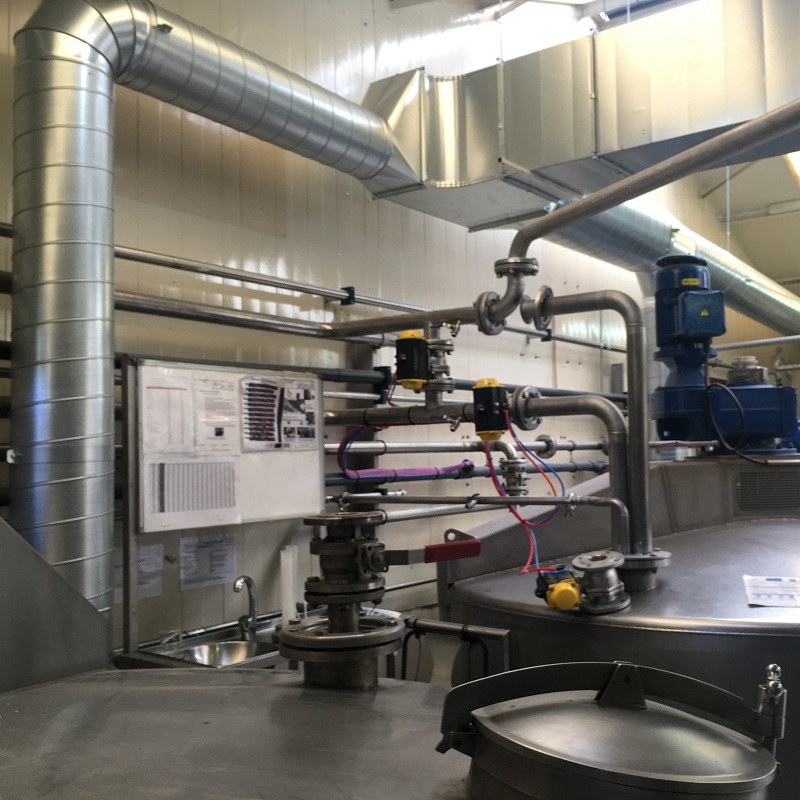

Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental
Ventilación en sala por alta temperatura ambiental

INSTALACIÓN DE CABINA DE GRANALLADO

  • SECTOR Industria del metal.
  • SITUACIÓN INICIAL Existencia de un equipo de captación muy deteriorado en el cual se produce migración de polvo y un consumo excesivo de cartuchos.
  • DESCRIPCIÓN DE LA INSTALACIÓN Suministro e instalación de un equipo de captación de 48 cartuchos ATEX puesto que el cliente hizo una analítica de explosividad y dio nivel ST1. Dicho sistema está dotado de dos ventiladores de 22kW con arrancadores suaves y silenciador.

Instalación de cabina de granallado
Instalación de cabina de granallado
Instalación de cabina de granallado

ASPIRACIÓN DE VIRUTAS EN CENTRO DE MECANIZADO EN SECO

  • SECTOR Industria Aeronaútica.
  • SITUACIÓN INICIAL Nuevo centro de mecanizado.
  • DESCRIPCIÓN DE LA INSTALACIÓN Equipo de captación ATEX con ventilador de alta presión y válvula rotativa. Instalación de tubería hasta centro de mecanizado, el cual aspira las virutas mecanizadas justo en el cabezal de corte. El material a aspirar es principalmente fibra de carbono, resinas, etc. El sistema también está dotado de una válvula selectora de aire para volver a introducir aire al interior de la nave según lo elija el cliente.
Aspiración de virutas en centro de mecanizado en seco
Aspiración de virutas en centro de mecanizado en seco
Aspiración de virutas en centro de mecanizado en seco

INSTALACIÓN DE EQUIPO DE CAPTACIÓN DE POLVO EN ACERO INOXIDABLE

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL Equipo de captación de polvo muy deteriorado, con muchas zonas oxidadas y elementos mecánicos y eléctricos en mal estado.
  • SOLUCIÓN Instalación de equipo de captación en acero inoxidable, con la finalidad de que aguante la corrosión del polvo a captar. Dotado de ruedas para su desplazamiento y limpieza.

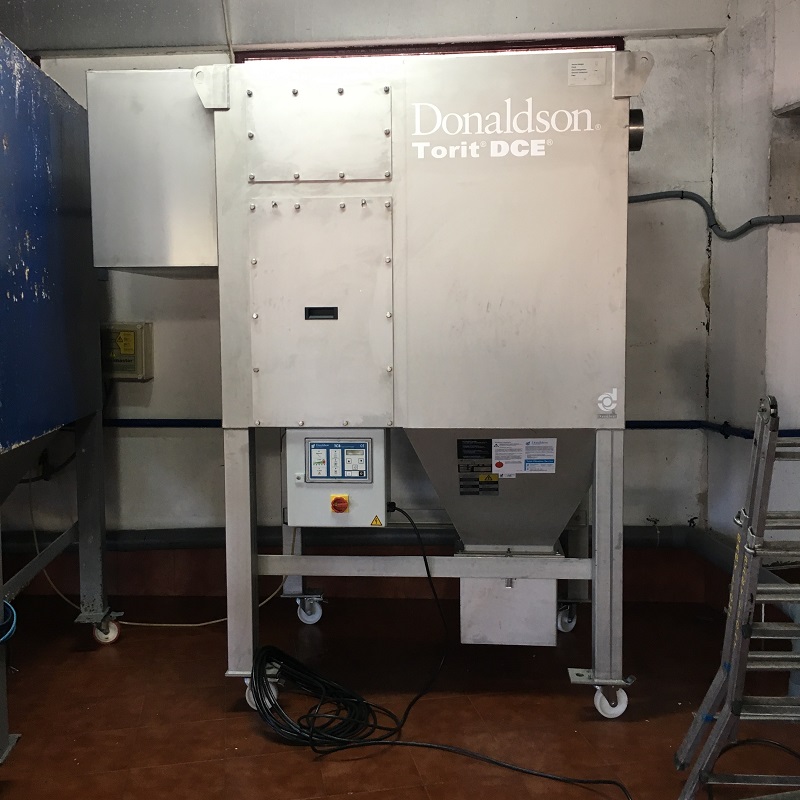

Instalación de equipo de captación de polvo en acero inoxidable
Instalación de equipo de captación de polvo en acero inoxidable
Instalación de equipo de captación de polvo en acero inoxidable
Instalación de equipo de captación de polvo en acero inoxidable

CAPTACIÓN DE POLVO VÍA HÚMEDA PRODUCIDO POR CORTE DE PIZARRA MEDIANTE SIERRAS

  • SECTOR Industria Minera.
  • SITUACIÓN INICIAL Instalación de captación en estado de corrosión avanzada debido a la erosión del polvo abrasivo y oxidación del material.
  • DESCRIPCION DE LA INSTALACIÓN Se recupera el filtro por vía húmeda desmontándolo por completo, aplicamos diferentes tratamientos superficiales, granallado SA 2½, se sanean las partes con corrosión con aporte de soldadura, soldando chapas nuevas en las zonas necesarias, y aplicamos un tratamiento final de pintura antidesgaste. El rodete del ventilador lo cambiamos por uno nuevo al igual que los rodamientos; estamos hablando de diámetros de ventilador de 2,5 metros, sus componentes deben estar perfectamente equilibrados.
    Aprovechando esta intervención se calculan nuevos puntos de captación, y se incorporan a la nueva instalación de tubería, ya que la antigua ha sido retirada por completo. Fabricamos y montamos tubería nueva en acero inoxidable de hasta 3mm de espesor (material transportado muy corrosivo), campanas de captación y estructura soporte.
    Después de realizar la puesta a punto, el equipo queda en funcionamiento mejorando su eficacia inicial en captación, con lo que supone una gran mejora en el acabado de las piezas y la seguridad y salud de los operarios.
    .

Captación de polvo vía húmeda producido por corte de pizarra mediante sierras
Captación de polvo vía húmeda producido por corte de pizarra mediante sierras
Captación de polvo vía húmeda producido por corte de pizarra mediante sierras

Captación de polvo vía húmeda producido por corte de pizarra mediante sierras
Captación de polvo vía húmeda producido por corte de pizarra mediante sierras
Captación de polvo vía húmeda producido por corte de pizarra mediante sierras
Captación de polvo vía húmeda producido por corte de pizarra mediante sierras

Captación de polvo vía húmeda producido por corte de pizarra mediante sierras

CAPTACIÓN DE CERÁMICA EN REPARACIÓN DE HORNOS

  • SECTOR Industria del Metal.
  • SITUACIÓN INICIAL Para la reparación de la cerámica de los hornos se tiene que introducir una persona en un recinto muy pequeño, al picar esta cerámica se produce un polvo que genera una escasa visibilidad. Esta persona trabaja en unas condiciones, de calidad de aire, muy bajas en su ambiente de trabajo.
  • DESCRIPCION DE LA INSTALACIÓN Fueron alquilados a nuestro cliente 5 equipos de captación de polvo de caudales de entre 6000 y 30.000m3/h. Uno de ellos se ramificó, en múltiples conductos, a los distintos puntos de aspiración. Las ramificaciones fueron realizadas con conducto de spiro galvanizado y flexible.

Captación de cerámica en reparación de hornos

Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos
Captación de cerámica en reparación de hornos

APORTE DE AIRE FILTRADO TIPO SALA BLANCA

  • SECTOR Industria de la Automoción.
  • SITUACIÓN INICIAL Obra nueva en la cual necesitan una calidad de aire determinada en la zona de litografía.
  • SOLUCIÓN Se instala una unidad de tratamiento de aire, la cual aporta aire hasta un nivel de filtración M6 a la sala general y desde esta, se toma aire para la sala principal con un nivel de filtración M9. Ambas salas con un sistema de control para mantenerlas en sobrepresión.

Aporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blanca
Aporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blancaAporte de aire filtrado tipo sala blanca

Aporte de aire filtrado tipo sala blanca

CAPTACIÓN DE HUMOS DE SOLDADURA CON SISTEMA CONTRA INCENDIOS

  • SECTOR Industria de la Automoción.
  • SITUACIÓN INICIAL Línea de soldadura sin extracción de humos.
  • SOLUCIÓN Suministro e instalación de Equipo TEC 4RC16, ciclón apagachispas, ventilador de 18,5 kW y silenciador. Suministro y montaje de conductos, campanas de aspiración perimetral limpiables, conductos, válvulas motorizadas, dosificador de cal y accesorios necesarios. Sistema contra-incendios con gas de extinción CO y válvulas cortafuegos. Cuadro eléctrico con variador de velocidad y sonda de presión diferencial.

Captación de humos de soldadura con sistema contra incendios

Captación de humos de soldadura con sistema contra incendios
Captación de humos de soldadura con sistema contra incendios
Captación de humos de soldadura con sistema contra incendios
Captación de humos de soldadura con sistema contra incendios
Captación de humos de soldadura con sistema contra incendios

CAPTACIÓN DE HARINA EN LÍNEAS DE PRODUCCIÓN Y ENVASADO

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL El cliente tiene una gran carga ambiental de amoniaco debido a su sistema de fabricación y a la falta de ventilaciones.
  • SOLUCIÓN Se instala un equipo de captación ATEX con tubería de aspiración en inoxidable. Se diseña una solución específica para cada uno de los puntos.

Captación de harina en líneas de producción y envasado
Captación de harina en líneas de producción y envasado

Captación de harina en líneas de producción y envasado
Captación de harina en líneas de producción y envasado

ASPIRACIÓN Y TRITURADO DE CARTÓN

  • SECTORIndustria de la Madera.
  • SITUACIÓN INICIALEl cliente tiene un ventilador con escaso caudal para las necesidades que van a surgir en función de las modificaciones que va a realizar.
  • DESCRIPCIÓN DE LA INSTALACIÓNSe instala un ventilador de solido con cuchillas de corte en sus palas. Los conductos flexibles son metálicos puesto que el desgaste producido por el cartón es muy alto. El ventilador va dotado de un cajón acústico para minimizar el ruido. Se instala un conducto de 50m de longitud para transportar el cartón hasta el silo de almacenamiento.

aspiración y triturado de cartón
industria de la madera y triturado de cartón

VENTILACIÓN PARA SALA ATEX

  • SECTORIndustria Alimentaria.
  • SITUACIÓN INICIALEl cliente dispone de un sistema de ventilación por aporte de aire con un sistema adiabático. El problema es que este tipo de sistema para su ambiente de trabajo genera mohos, independientemente a que el caudal del equipo es muy escaso y la temperatura en la sala sigue siendo muy elevada.
  • DESCRIPCIÓN DE LA INSTALACIÓNPara solucionar este problema se instalan dos ventiladores de aporte y dos de extracción, ambos con características ATEX. Los ventiladores han sido calculados para minimizar lo máximo posible la temperatura de la sala teniendo en cuenta la temperatura exterior. Todos los ventiladores están conectados a variadores controlados por termostatos instalados en la sala.

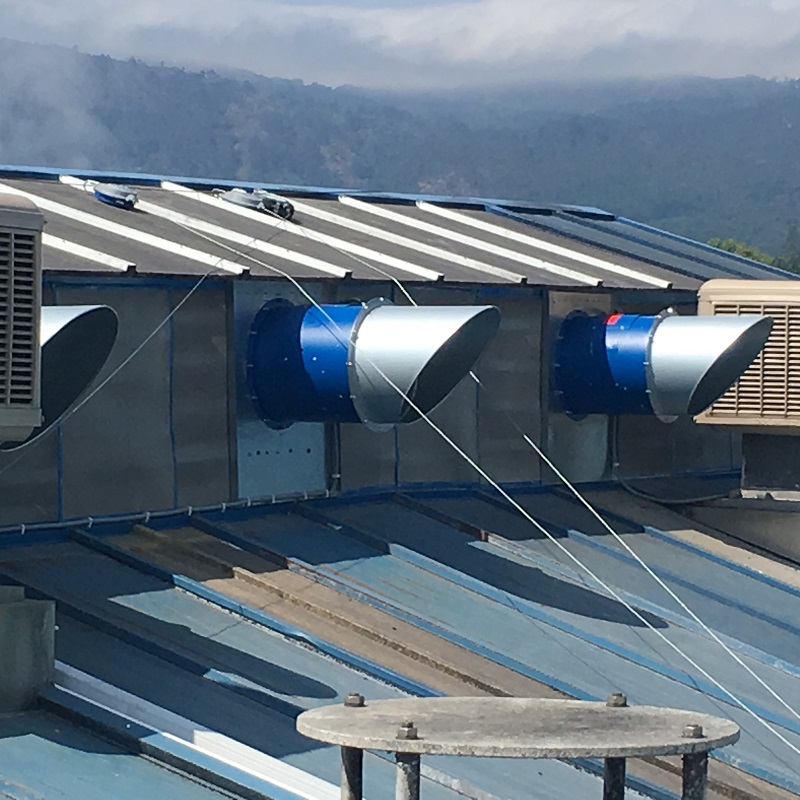

ventilación para sala atex
industria alimentaria y ventilación para sala atex

CAPTACIÓN DE POLVO FUNGICIDA ATEX

  • SECTORIndustria Química.
  • SITUACIÓN INICIALExistencia de un sistema de aspiración escaso de caudal y no ATEX.
  • DESCRIPCIÓN DE LA INSTALACIÓN Instalación de un equipo de captación ATEX con caudal suficiente para los puntos de captación definidos por el cliente.Dotado de compuerta antiretorno de llama en cada de defragación.

captación de polvo fungicida ATEX

industria química y polvo fungicida atex
instalación equipo de captación atex

VENTILACIÓN DE SALA DE ENVASADO DE LÍQUIDOS CARBONATADOS

  • SECTORIndustria de bebidas.
  • SITUACIÓN INICIALEn la zona de embotellado de bebidas gaseosas se utiliza CO2 para gasear las bebidas, siendo este gas más pesado que el oxígeno y produciendo el desplazamiento del mismo. Si localizamos el problema en la zona de envasado encontramos varios puntos en los cuales los operarios pueden tener riesgo de asfixia.
  • DESCRIPCIÓN DE LA INSTALACIÓN Para solucionar este problema se instala un sistema de aspiración con tomas especificas en cada uno de los puntos en los que se producen los problemas descritos anteriormente.

ventilación de sala de envasado

ventilación en industria de bebidas
sala de envasados de líquidos carbonatados

EQUIPO DE CAPTACIÓN INOXIDABLE PARA PAN RALLADO

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL Emisión de polvo de pan rallado en puntos de la línea de procesado.
  • SOLUCIÓN Instalación de equipo de captación en acero inoxidable para pan rallado. Colocación de conducto desde los puntos de captación al equipo en tubo flexible.
equipo de captación para pan rallado
instalación de equipo de captación en acero inoxidable
equipo de captación para industria alimentaria

CAPTACIÓN DEL POLVO DE COKE EN PIQUERA

  • SECTOR Industria Minera.
  • SITUACIÓN INICIAL Al descargar los camiones el carbón de coke se producía gran cantidad de polvareda en el exterior.
  • SOLUCIÓN Para eliminar este problema se instalan dos equipos ATEX de mangas en la parte posterior de la piquera con lo cual conseguimos eliminar el polvo que sale hacia fuera del cerramiento ya que nuestros extractores atraen el polvo de ambiente y nuestro filtro con limpiezas de aire comprimido lo retine en la piquera.
captación del polvo de coke en piquera
captación de polvo en industria minera
instalación de equipos ATEX

CAPTACIÓN DE HUMOS DE CORTE DE POLIPROPILENO CON LÁSER Y SISTEMA PUSH – PULL

  • SECTOR Industria del automóvil.
  • SITUACIÓN INICIAL Nuestros clientes instalan dos líneas de corte de polipropileno láser nuevas, las cuales generan humo.
  • SOLUCIÓNInstalación de un equipo de captación de humo y sus accesorios. La característica especial de los humos de plástico producidos por corte en caliente son la adherencia (pegajosidad), si este humo fuese directo a los cartuchos filtrantes estos se colmatarían en muy poco tiempo por lo solucionamos este problema aplicando un proceso intermedio que permite al cartucho filtrante recibir este tipo de humos si colmatarse.
filtros donaldson para la industria del automóvil
sistema de corte de polipropileno con láser
instalación de equipo de captación de humos
instalación de filtros donladson para la captación de humos

CAPTACIÓN DE AMONIACO EN LÍNEAS DE PRODUCCIÓN CON UTILIZACIÓN DE CARBÓN ACTIVO

  • SECTOR Industria Química.
  • SITUACIÓN INICIAL El cliente tienen una gran carga ambiental de amoniaco debido a su sistema de fabricación y la falta de ventilaciones.
  • SOLUCIÓN Se instalan equipos de captación de gases específicos para amoniaco con tomas a cada una de los puntos de emisión. En cada toma se busca una solución especifica. La instalación esta realizada totalmente en acero inoxidable AISI 304, debido a la corrosividad del amoniaco. Los conductos son de grandes diámetros al igual que los equipos de filtración  debido al caudal que necesitamos; por la misma causa.

captación de amoniaco en líneas de producción

líneas de producción con utilización de carbón activo
equipos de captación de gases específicos para amoniaco
instalación de filtros de captación en acero inoxidable

FILTRO AUTOLIMPIANTE PARA AGUA CON RESTOS DE POLIESTIRENO

  • SECTOR Fabricante de aislamiento térmico y envases alimentarios.
  • SITUACIÓN INICIAL Después de filtrar el agua con un filtro de bandas con no tejido, siguen existiendo gran cantidad de restos de poliestireno en el agua del proceso de refrigeración de moldes, el cual atasca las boquillas de pulverizado de agua causando desmoldeos defectuosos y finalmente paradas en la fabricación.
  • SOLUCIÓN Como solución se instala un filtro autolimpiable para líquidos, con elemento filtrante metálico con un micraje de filtración apto para ese tipo de boquillas de pulverización y una carcasa en material inox, consiguiendo de esta manera la limpieza del agua de desmoldeo con un mantenimiento mínimo, consistente en una revisión anual.
instalación de un filtro autolimpiable para líquidos
instalación de un filtro autolimpiable para líquidos
limpieza del agua con un mantenimiento mínimo
limpieza del agua con un mantenimiento mínimo
eliminación de restos de poliestireno en el agua derivados del proceso de refrigeración de moldes
eliminación de restos de poliestireno en el agua derivados del proceso de refrigeración de moldes

FILTRO DE PARTÍCULAS EN CHIMENEA DE HORNOS DE CALCINACIÓN

  • SECTOR Industria de Alúmina y Aluminio.
  • SITUACIÓN INICIAL Nos encontramos en una instalación de hornos para calcinación de antracita, los humos de estos hornos se captan por unas campanas sobre los mismos y se aspiran a través de un ventilador que descarga a la chimenea del edificio.
  • SOLUCIÓN Se realizó el suministro, la instalación y la puesta en marcha de un sistema de filtrado de partículas que permita (tratando un caudal de gases de 18.500 Nm3/h) mantener las emisiones de polvo a través de la chimenea de los hornos de calcinación por debajo de los límites requeridos (2mg/Nm3).
    Este sistema de filtrado se instala en el interior de la nave, intercalado entre el conducto de captación y chimenea, contando con una tolva de almacenamiento de polvo de antracita. Esta tolva dispone de una instalación de descarga, válvula rotativa, que descarga el producto a un bigbag. Controlada esta descarga por niveles de inductivos.

sistema de filtrado de partículas que permite mantener las emisiones de polvo

Los objetivos principales de proyecto fueron:

  1. Tratamiento de un caudal de gases de 18.500 Nm3/h.
  2. Garantizar el nivel de emisión de partículas a través de la chimenea en un máximo de 2mg/Nm3.
  3. Descarga automatizada a través de válvula rotativa con niveles inductivos de control para el control de llenado del big-bag.
  4. Sistema apaga chispas.
  5. Estructura metálica de soportación de filtro.
  6. Proyecto totalmente definido desde inicio de toda la instalación (calculo de caudales, filtración, estructura metalica, descarga automatizada, diseño de sistema de conducción, etc.).

Este ventilador aspira, además de los humos procedentes de los hornos, también de otros puntos de la nave según el esquema adjunto, donde se puede ver el diseño del colector de gases. También se detectan vibraciones en el propio ventilador, en el cual realizamos una revisión encontrando una microfisura en la soldadura de uno de los alabe, la cual es reparada saneando la soldadura y equilibrando la turbina.

tratamiento de caudal de gases en chimenea de hornos de calcinación

tratamiento de caudal de gases en chimenea de hornos de calcinación

aspiración de los humos procedentes de los hornos

sistema de filtrado de partículas que permite mantener las emisiones de polvo

CAPTACIÓN DE POLVO EN ENVASADO DE PRODUCTO POLVORIENTO Y NOCIVO CON CERTIFICACIÓN ATEX

  • SECTOR Industria Fitosanitaria.
  • SITUACIÓN INICIAL Nuestro cliente dispone de unas nuevas líneas de envasado, necesitando para su buen funcionamiento una aspiración localizada en los distintos puntos de emisión de partículas que aparecen a lo largo de este proceso (transporte del producto, llenado de tolvas, ensacados, etc). Es muy importante para el cliente el nivel de presión acústica dentro de la sala de envasado.
  • SOLUCIÓN Se colocan las toberas de aspiración en los distintos puntos de captación. Utilizamos un equipo de captación con filtros ( 0,5 micras al 99,99 %) situado en el interior de la sala.
    Para reducir el nivel de ruido generado hacia el exterior fabricamos un silenciador acústico, consiguiendo un nivel de reducción acústica de 30 dB(a) y hacia el interior cabinamos perimetralmente el equipo reduciendo el nivel de emisión acústica en el interior de la fábrica a un nivel admisible por la normativa actual.
captación de polvo en envasado de producto polvoriento y nocivo con certificación ATEX
filtro Donaldson para filtrar partículas en atmósferas explosivas
equipo de captación ATEX para el filtrado de partículas
equipo de filtración diseñado para filtrar partículas en atmósferas explosivas

CAPTACIÓN DE HUMOS PARA CRISOL DE PLOMO

  • SECTOR Industria Naval.
  • SITUACIÓN INICIAL Nuestro cliente necesita fundir plomo para realizar piezas para utilizar en pesca. La inhalación de los humos provenientes de una fundición de PB son altamente peligrosos para cualquier ser vivo.
  • SOLUCIÓN Se fabrica una campana de aspiración con un equipo de captación con filtros (0,5 micras al 99,99 %) a la salida de los humos donde eliminamos las partículas sólidas, dotando al equipo con un caudal necesario para minimizar el contacto de los trabajadores con el humo de la fundición.

sistema de captación de humos para crisol de plomo

fabricación de campana de aspiración con un equipo de captación



CAPTACIÓN DE HUMOS DEL RASPADO DE CAUCHO

  • SECTORIndustria de transformados. Fabricacion de cintas transportadoras.
  • SITUACIÓN INICIAL Nuestro cliente necesita realizar un raspado de las bobinas de caucho para vulcanizar , este proceso provoca mucha  cantidad  de humos y partículas grandes provenientes del raspado.
  • SOLUCIÓN Se fabrica una campana de aspiración con un equipo de captación con filtros (0,5 micras al 99,99 %) a la salida de los humos consiguiendo de esta forma aspirar el humo producido y recoger gran parte del material proveniente del raspado, en un big-bag al final del equipo de filtración, reaprovechando de esta manera el material sobrante.
Captación de humos del raspado de caucho
Captación de humos del raspado de caucho

Captación de humos del raspado de caucho

FILTRO DE FUEL PARA GRANDES CAUDALES

  • SECTORIndustria de la Madera.
  • SITUACIÓN INICIALEl cliente dispone es sus instalaciones de cogeneración de un filtro para fuel con 6 tamices inoxidables de malla metálica en paralelo. Esta malla se rompe por fatiga y su soportación, chapa perforada inoxidable, se dobla.
  • DESCRIPCIÓN DE LA INSTALACIÓNComo solución a este problema se fabrica un filtro totalmente nuevo, con la finalidad de poner una malla y una chapa perforada de mayor espesor. Para ello tienen que fabricarse unos cabezales de aluminio con guías, para la chapa y la malla, de mayor ancho.

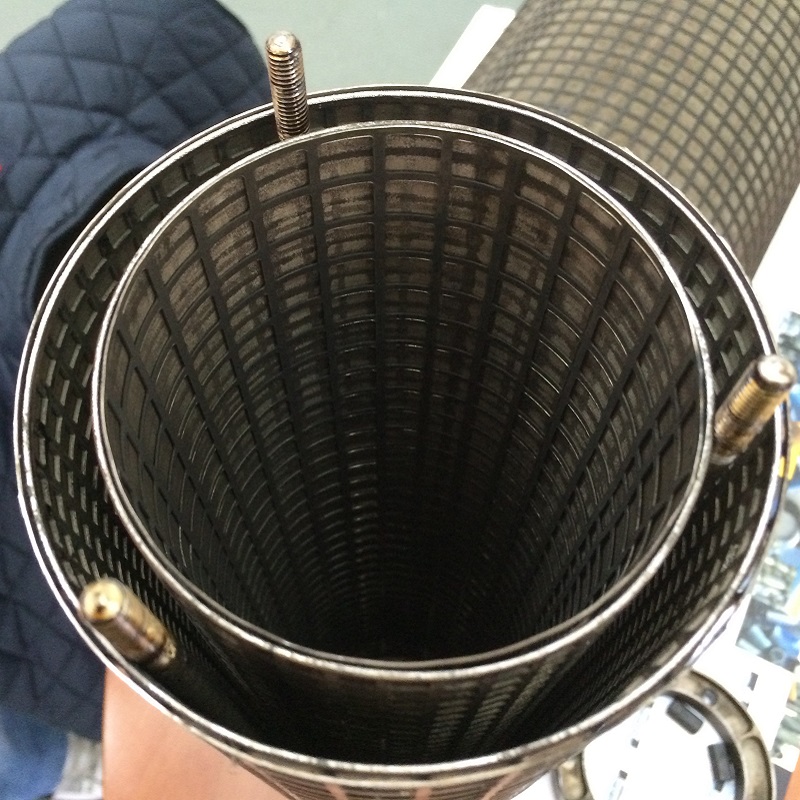

filtro de fuel para grandes caudales
filtro de fuel para grandes caudales

DISEÑO Y FABRICACIÓN DE FILTROS DE MALLA METÁLICA PARA FILTRO DE ARENA

  • SECTOR Industria Alimentaria.
  • SITUACIÓN INICIAL Los filtros estándar de mercado no se adaptan al sistema de trabajo del filtro de arena, se detectan roturas debido a que la resistencia de los materiales no es suficiente para aguantar la carga de trabajo.
  • DESCRIPCIÓN DE LA INSTALACIÓN Diseñamos y fabricamos nuevos filtros a medida, en acero inoxidable AISI316 con malla de 100 micras, reforzándolos para que su límite elástico aguante las cargas a las que va a estar tensionado.
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
diseño y fabricación de filtros de malla metálica en acero inoxidable para filtro de arena
